一、產品簡介
QF系列粉料取樣器適用對干燥的固態粉狀物料進行自動采樣，如建材行業的礦渣微粉、水泥生料、煤粉和水泥，以及化工行業及其它行業的粉狀物料的采樣。可設置為自動連續采樣或自動間斷采樣；采樣量和采樣時間可現場隨機調整；能滿足不同廠家、不同場合下分析化驗的要求。
二、工作原理
通過減速電機驅動螺旋鉸刀旋轉，來料的一部分從取樣器的接樣孔進入到接樣管中，通過鉸刀傳輸至下料口，順管道落入儲料桶中。在每個采樣周期前自動將接樣管中的殘余物料清出，保證采集的樣品具有代表性。
三、主要特點
1、智能控制，性能穩定；
2、單位時間內采樣次數和采樣量調整方便；
3、自動排除余樣，代表性強；
4、正壓、負壓工況下均可使用；
5、物料溫度較高時亦可使用；
6、結構合理，不會被物料或異物卡死；
7、安裝方便，操作簡單。
四、結構
QF系列粉料取樣器由取樣機構、連接軟管、儲料裝置、和控制單元四部分組成。
1. 取樣機構：即執行采樣的機械，由減速電機、采樣管、螺旋輸送鉸刀、連接法蘭等組成，其中連接法蘭焊接在溜管上，通過支撐調節螺桿來固定取樣機構；
2. 連接軟管：連接取樣器構和儲料裝置的軟管，兩端用卡箍緊固于取樣器構的下料口和儲料裝置的進料口，采集的樣料經由此管落入儲料裝置中；
3. 儲料裝置：是用來存裝物料的裝置，由儲料桶、架等組成；
4. 控制單元：按設置的參數輸出控制取樣機構進行自動采樣，其電氣控制部分詳見后附的控制原理圖、控制柜面板及接線圖、箱內元器件布置及接線圖等。
五、功能
可以設置自動連續取樣和自動間隔取樣，取樣時間和取樣量可根據用戶的不同要求而隨時調整。每一工作時間內按清料、間隔、取樣、間隔等循環進行，清料、間隔、取樣時間均可調整，調整范圍為0-9.9分鐘，通過調整對應的時間繼電器實現。
六、參數
型號 ：QF
伸入長度 ：200mm-400mm（伸入長度可以根據廠家要求訂制）
粉料溫度 ：小于90℃
儲料桶容積 ：6L
七、安裝
1. 安裝位置的選擇
正確合理的選擇安裝位置：將取樣器安裝在有物料下落或流動的區域內（務必確保來料可以落入接料孔），如生料斜槽到斗式提升機的落料口。若安裝位置選擇不當，會使取樣器采樣量不穩定，或根本采集不到料樣。
2. 安裝要求
取樣器的安裝：必須保持取樣機構盡量水平，并將下料口處于下方與地面垂直的位置，與其連接的下料軟管及儲料裝置也應盡量與地面垂直,以避免樣料下落不暢而堵塞。
3. 固定法蘭與下料溜管安裝
先將取樣器上的固定法蘭從接樣管上拆下，在選定的下料溜管上開一個對應的圓孔，再將固定法蘭焊接（滿焊）在孔上。固定法蘭在焊接前應根據溜管的斜度做適當處理，使其焊接后端面與地面垂直。

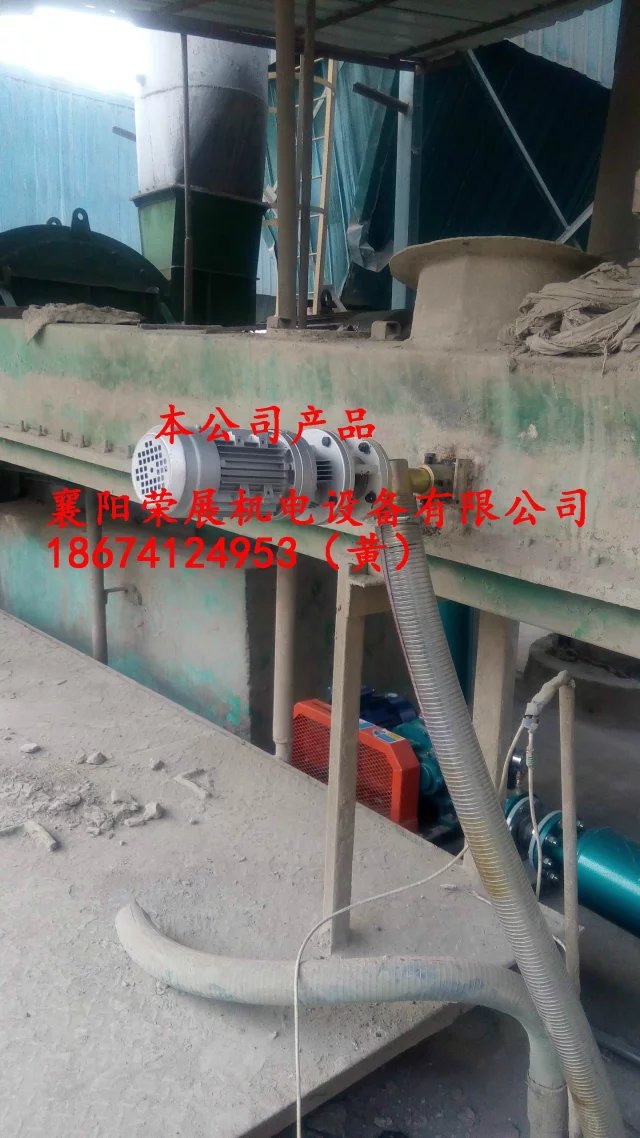

4. 取樣器的固定
將取樣器的接料管從溜管上的小孔伸入，并將取樣器構通過支撐調節螺桿與連接法蘭聯接即可。取樣器安裝后經過調試一切正常，不再改變取樣點后，最好在固定法蘭下方焊上幾個加強筋以增加牢固性。
5. 儲料裝置的固定
儲料裝置的機架可用電焊或螺絲固定于取樣器的下方；操作工在取走需化驗的樣品時，拉出把手，將不銹鋼桶取出，將其中儲存的粉料倒出，之后將不銹鋼桶放回原位，并將把手復位。
八、電氣接線
取樣器的電氣控制箱固定于墻壁上，AC380V-50Hz，三相四線電源供電，如控制原理圖所示。也可以將取樣器的電源接于來料主電機上可保證取樣器與系統（其它主電機）聯動。
九、試運行
參照說明書后將動力線及控制線接好，檢查無誤后通電，可按照正常工作流程進行空載試運行，檢查電氣部分和機械部分工作是否正常；在試運行中觀察螺旋絞刀有無非正常的刮、磨、碰、撞等響聲，發現問題立即停機，排除故障后方可繼續運行。
十、保養與維護
1、定期清除采樣管內管、絞刀、下料口及出料口上端的附著物料；
2、減速電機輸出軸與其它零件配合時，不允許直接錘擊以防損壞；
3、減速機的養護：每使用2000小時或者三個月（以先到者為準），減速機應當換油一次；若環境溫度較高或潮濕時應適當縮短換油時間。
4、定期檢查各機械部件之間的聯接，尤其是緊固件不能有松動以免造成事故。
十一、注意事項
取樣器系統由專用的電氣控制箱、執行機構和儲料機構配套使用，用戶不得擅自更改配置，以免給使用造成不便和影響使用效果。
以上相關技術參數由本公司技術部提供。因技術升級，設備輕微結構、功能、外觀改動恕不另行通知。
