QF-7/400B粉料取樣器
產品說明
設備主要用于: 煤粉、水泥、生料、石灰粉、包裝出庫水泥及散裝出庫水泥的自動采樣。
設備組成

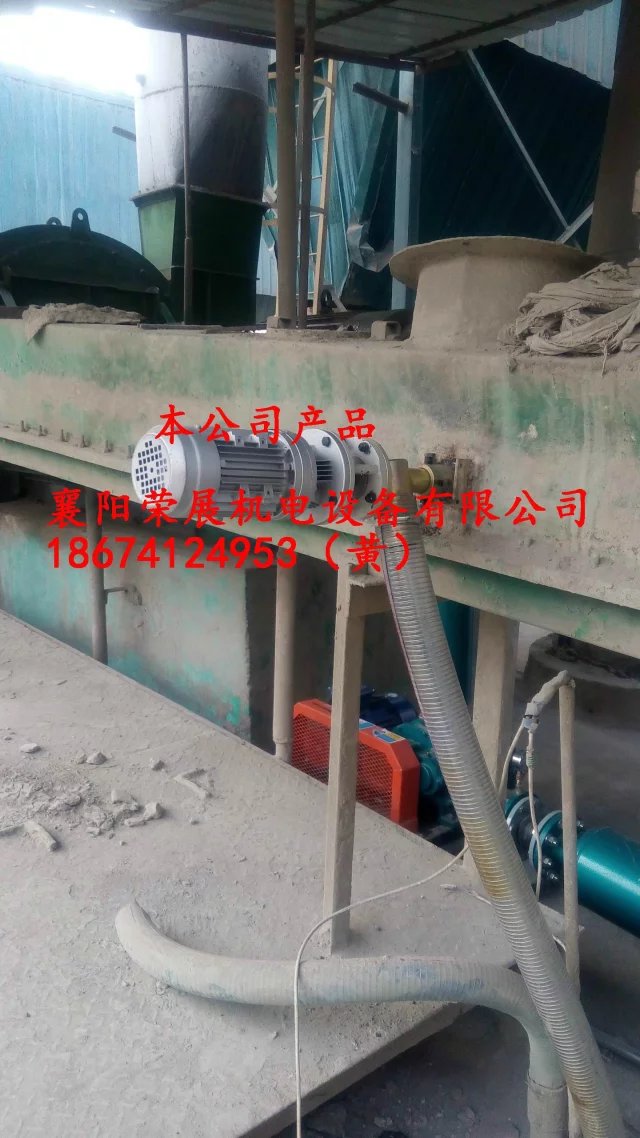

粉料取樣器是安裝在垂直的下料溜管或空氣穴槽上，由電機、減速機、取樣機構、
密封料架、不銹鋼料桶、控制箱、下料軟管組成。
特點
通過減速電機來帶動螺旋鉸刀，物料從進料口掉入取樣機構后，螺旋鉸刀將物料從進料
口帶動至出料口，樣品物料通過下料軟管流入密封的料桶內。每一個工作時間段內按照
清料、間隔、取樣、間隔的流程循環進行，每一個工作時間都可調整，可做自動連續取
樣或者自動間隔取樣，取樣量和時間均可自行掌握。
配置
每套普通型取樣器配有控制箱、取樣機構、密封料架和不銹鋼料桶各一個、1米下料軟
管。控制箱采用強電控制，不受電壓波動影響，性能穩定；減速機采用擺線針輪式，耐
磨性好，使用壽命長；料桶和料架之間有橡膠密封圈，密封性強，不漏氣，確保在正負
壓工作環境下都能取到樣品。
取樣器技術文本
1、制造標準和規范
賣方設備的材料，加工，試驗標準，除專門說明外，均采用依據中華人民共和國國家標
準和冶金電力建材行業標準。
QF型是取樣器的分類及性能表示法。
上述標準均應為最新的有效版本。
2、技術要求
1 QF-7型取樣器
1.1適應物料溫度200℃以下
1.2取樣管長度200-350mm(活動可自由調節) 螺旋絞刀輸送，
1.3螺旋鉸刀:采用一次成型螺旋鉸刀制作，可以更好的控制取樣鉸刀和管壁之間的
間隙，避免了正、負壓較大時取樣量大或取不到樣的現象。
1.4取樣量0-20公斤/小時，
1.5減速電機WB-85-59-0.18kw絕緣等級IP54，
2、控制箱：強電控制 ，不堵料，不燒電機
3、3.1料架：密封性強（確保正負壓下正常取樣）
3.2料桶：不銹鋼、防腐、6L
4、4.1軟管：1米、耐高溫
4.2管箍Φ76、材質Q425
3、供貨范圍
QF型取樣器供貨明細表（每套） 每套設備凈重38公斤
名稱 規格型號 數量 單位 廠家
取樣管 200-350mm 1 根 襄陽榮展
減速電機 WB-85-59-0.18 1 臺 上海玉隆
控制箱 長450×寬350×高200(mm) 1 個 襄陽榮展
料架 長300×寬280×高300 (mm) 1 個 襄陽榮展
不銹鋼料桶 Φ220×h220(mm) 1 個 襄陽榮展
軟管 Φ64×1000(mm) 1 根 襄陽榮展
管箍 Φ76 2 個 襄陽榮展
4、主要配套件
4-1、電氣元器件采用德力西元器件；
4-2、電控箱防護等級IP54；
4-3、電機設過載保護裝置；
4-4、電機防護等級IP54。
