石灰粉取樣裝置技術說明書
石灰粉閥管式自動采樣器
一、工作原理
取樣管為┣ 形，在右側進料端、下部下料端使用防爆電動閥，上部采用2500目316L不銹鋼濾芯總成進行氣料分離，配合空氣潔凈裝置、負壓發生器、電動空氣截止閥實現取樣時造成管內負壓、清料時反吹濾芯和取樣管。整個工作過程全部在密閉狀態下進行。
二、技術參數
電動閥：公稱壓力4MPa，公稱通徑25mm，50mm。材質為F304不銹鋼，防爆等級為dⅡBT4(6)，執行機構(電機)選配JLQ-008。
負壓發生器：產生的負壓為氣源壓力減去0-0.1Mpa。
橫向管道DN25，304不銹鋼。
縱向管道DN50，304不銹鋼。
所有法蘭、螺栓均為304不銹鋼，國標配件。
控制柜進線AC380V三相四線。
PLC采用西門子（三菱），控制箱內元器件：施耐德。所有時間設置參數均可自由調整。

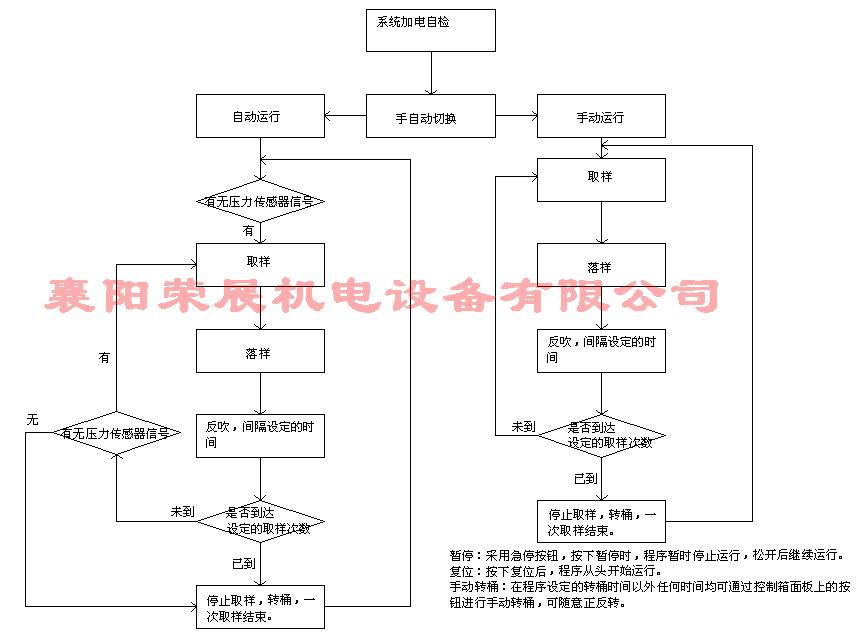

除自動運行和手動運行兩種模式外，按使用方工作需要，設暫停、復位、手動轉桶功能。
料桶按廠方要求配外徑200mm高350mm的不銹鋼桶，容積10L。或者200x200mm，6L。300x300mm，18L。
旋轉料架采用0.75kw鋁殼電機，免維護NMRV雙級渦輪蝸桿減速機，減速比約1：700，旋轉一個桶位的時間約為6s，采用時間、接近開關雙重控制，定位精確。
三、安裝
取樣部分主體通過三組法蘭下螺栓連接三組角鋼，三組角鋼與固定在上料管道上的三組兩片式半圓管夾螺栓連接。取樣部分主體各部件之間均采用不銹鋼法蘭螺栓連接，安裝和維修都比較便捷。
取樣下料口通過鋼絲軟管與旋轉料桶接料口連接，連接處使用管箍緊固。
